3 - 15KW पावर लेजर हार्डनिंग मशीन शमन धातु क्लैडिंग मशीन
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xलेज़र | डायोड और फाइबर | लेजर शक्ति | 3 - 15 किलोवाट |
---|---|---|---|
शक्ति स्थिरता | 2% | लेजर तरंग दैर्ध्य | 900-1070 एनएम |
आवेदन पत्र | क्लैडिंग / शमन / सख्त | स्वचालन प्रणाली | रोबोट |
गारंटी | 24 माह | सेवा | विदेशी और ऑनलाइन |
हाई लाइट | लेजर क्लैडिंग उपकरण,मेटल क्लैडिंग मशीन |
धातु रोलर / ऑटो मोल्ड / जहाज दस्ता / पहना ब्लेड के लिए 3-15KW लेजर हार्डनिंग मशीन उपकरण शमन क्लैडिंग
अवलोकन
उपकरण का उपयोग मुख्य रूप से सतह की कठोरता या संक्षारण प्रतिरोध को बढ़ाने के लिए शाफ्ट, गियर, डिस्क, विशेष आकार के भागों आदि की सतह पर लेजर प्रसंस्करण (लेजर क्लैडिंग) के लिए किया जाता है।लेजर प्रसंस्करण संगठन में धातुकर्म संयोजन, छोटे विरूपण, कम इंटरफ़ेस कमजोर पड़ने वाली सामग्री, सूक्ष्म संरचना की सूक्ष्म सूक्ष्म संरचना, और उच्च सतह थकान जीवन है।
प्रसंस्करण क्षमता: फास्ट लेजर क्लैडिंग, सामान्य लेजर क्लैडिंग, लेजर हार्डनिंग, इनर होल लेजर क्लैडिंग
पूर्ण प्रणाली में शामिल हैं: 8KW लेजरलाइन डायोड लेजर स्रोत, एक और दो बार शटर, लेजर क्लैडिंग हेड, कोक्स और साइड-शाफ्ट लेजर पाउडर फीडिंग नोजल, एयर पर्दा और रक्षात्मक उपकरण, कालिख शोधन प्रणाली, 6 अक्ष KUKA रोबोट, रोबोट के लिए रैखिक स्लाइड क्षैतिज रोटरी वर्कटेबल और टेलस्टॉक टिप, जीटीवी डबल सिलेंडर पाउडर फीडिंग मशीन, डबल तापमान नियंत्रण पानी चिलर, 2 डी टिल्ट जिग, स्टेबलाइजर, एयर कंप्रेसर, कोल्ड ड्रायर मशीन आदि।
जर्मनी लेज़रलाइन आयातित ब्रांड एलडीएफ8000-60वीजी64 लेजर, जिसमें डायोड पावर सप्लाई और कंट्रोल यूनिट शामिल है, जिसमें वैकल्पिक मोबाइल कंट्रोल पैनल, ग्राफिकल यूजर इंटरफेस और बाहरी इंटरफेस कंट्रोल यूनिट, बिल्ट-इन दो ऑप्टिकल पाथ आउटलेट शामिल हैं।लेज़लाइन कूलिंग यूनिट के साथ, इसे लेज़र VG64 में एकीकृत किया गया है।
विशेष विवरण
सामान | मापदंडों |
लेजर प्रकार | डायोड |
आउटपुट पावर रेंज | 3-15kW |
शक्ति स्थिरता | ± 2% |
इलेक्ट्रो-ऑप्टिकल रूपांतरण दर | ≥40% |
लेजर तरंग दैर्ध्य | 980nm ± 10nm |
तरंग दैर्ध्य आउटपुट | सीडब्ल्यू |
इनपुट वोल्टेज | 380 वी 3फेज पांच-तार @ 50 हर्ट्ज |
विशेषताएँ
1. सेमीकंडक्टर लेजर ऑप्टिकल इनपुट का उपयोग करते हुए, 6-अक्ष रोबोट लेजर क्लैडिंग द्वारा पकड़ा गया a
ऑप्टिकल सिर या सिर, और फिर क्षैतिज रोटरी अक्ष स्थिति, आदि के साथ सहायता की,
एक केंद्रीय नियंत्रण इकाई के माध्यम से, लेजर सख्त भागों के विभिन्न आकारों को प्राप्त करने के लिए,
उन्नत की सतह को पूरा करने के लिए लेजर मिश्र धातु और लेजर क्लैडिंग आवश्यकताओं
उत्पाद के नए उत्पाद की विफलता का निर्माण और पुनर्विनिर्माण।
2. पारंपरिक सतह को मजबूत बनाने और पुन: निर्माण प्रौद्योगिकी की तुलना में, उत्कृष्ट
प्रसंस्करण प्रदर्शन, वर्कपीस के छोटे विरूपण, उच्च डिग्री
स्वचालन, दोहराव और अन्य महत्वपूर्ण तकनीकी विशेषताएं, उच्च अंत उत्पाद
के अपरिहार्य साधनों को मजबूत और पुन: निर्माण करने के लिए संकल्पित हो जाते हैं
तकनीकी
क्षैतिज रोटरी टेबल और 2डी टिल्ट जिग
सामान | विशेष विवरण |
1, रोबोट रैखिक अक्ष | |
रोबोट रैखिक स्लाइड रेंज | 2500 मिमी |
रोबोट रैखिक स्लाइड गति | 0-5000 मिमी / मिनट |
रोबोट रैखिक स्लाइड संचरण तंत्र | रैक और पंख काटना |
रोबोट रैखिक अक्ष मोटर और चालक | KUKA सर्वो मोटर और ड्राइवर |
2, धुरी घुमाएं, टी वर्कटेबल और टेलस्टॉक | |
रोटरी अक्ष हेड बॉक्स प्लेसमेंट | क्षैतिज |
क्षैतिज रोटरी लोड | 5T (चक पिन लोड हो रहा है), 20T (रोलर लोड हो रहा है) |
लंबवत रोटरी लोड | 1टी |
रोटरी अक्ष बॉक्स केंद्र ऊंचाई | 1000 मिमी |
रोटरी अक्ष चक और युक्तियाँ | 630mm 4-जबड़े चक, मानक डबल टिप्स |
रोटरी अक्ष घूर्णन गति |
0-15rpm, रोबोट प्रोग्राम दर्ज करें, लगातार समायोज्य |
मशीन वर्कटेबल आकार | 9500*1200mm, टेबल इंटीग्रल कास्टिंग है |
टेलस्टॉक और टिप्स | युक्तियाँ शंकु = 60 ℃, यांत्रिक विस्तार 200 मिमी |
युक्तियाँ आस्तीन व्यास | Φ200 मिमी |
बेलन | 2 पीसी, तांबे की सतह रोलर |
रोटरी अक्षमोटर और चालक | KUKA सर्वो मोटर और ड्राइवर |
3, छोटे घूर्णन अक्ष, टी वर्कटेबल और टेलस्टॉक | |
रोटरी अक्ष हेड बॉक्स प्लेसमेंट | अनुलंब और क्षैतिज |
क्षैतिज रोटरी लोड | 2टी |
रोटरी अक्ष बॉक्स केंद्र ऊंचाई | 760 मिमी |
रोटरी अक्ष चक और युक्तियाँ | Φ500 मिमी 3-जबड़े चक, मानक डबल टिप्स |
रोटरी अक्ष घूर्णन गति |
0-100rpm, रोबोट प्रोग्राम दर्ज करें, लगातार समायोज्य |
टेलस्टॉक और टिप्स | युक्तियाँ शंकु = 60 ℃, यांत्रिक विस्तार 200 मिमी |
युक्तियाँ आस्तीन व्यास | Φ200 मिमी |
बेलन | 2 पीसी, तांबे की सतह रोलर |
4,2D टिल्ट जिग | |
गति अक्ष | फ्लिप, कुंडा, जिसमें रोटरी अक्ष KUKA सर्वो मोटर और ड्राइव का उपयोग करता है |
फेसप्लेट व्यास | 500mm |
चक व्यास | Φ315 मिमी, तीन-जबड़े आत्म-केंद्रित |
फ़्लिपिंग एंगल |
0-90º |
अनुप्रयोग
विशिष्ट अनुप्रयोग: ऑटोमोटिव मोल्ड, खनन मशीनरी, कोयला मशीनरी, पेट्रोकेमिकल मशीनरी, जनरेटर सेट, रोलिंग मिल मशीनरी और अन्य बड़े यांत्रिक भागों।
धातु विज्ञान, मोल्ड, मशीनरी निर्माण, पेट्रोकेमिकल, प्रकाश उद्योग, ऊर्जा, परिवहन, सैन्य और अन्य उद्योग।
ऑप्टिकल सिर विनिर्देशों औरविशेषताएँ
ओडी प्रोसेसिंग हेड: विभिन्न प्रक्रिया आवश्यकताओं के अनुसार, यह जर्मन लेजरलाइन आयातित ओटीएस -5 ऑप्टिकल हेड, फास्ट क्लैडिंग और पारंपरिक लेजर क्लैडिंग को गोलाकार स्पॉट लेजर हेड, लेजर सख्त और आयताकार स्पॉट लेजर हेड, स्पॉट साइज का उपयोग करके व्यापक क्लैडिंग को गोद लेता है: Ø1 .6-2mm (फास्ट क्लैडिंग), Ø3.5-4mm (सामान्य क्लैडिंग) और 17mm (वाइड क्लैडिंग और हार्डनिंग) कुल 3 पीसी, इसके अलावा, एक विशेष आईडी क्लैडिंग प्रोसेसिंग हेड से लैस है।निम्न चित्र केवल संदर्भ के लिए, डिलीवरी के अधीन आयातित OTS-5 ऑप्टिकल लेजर हेड लेज़रलाइन दिखाता है:
आईडी प्रोफेशनल क्लैडिंग लेंस और पाउडर फीडिंग असेंबली, F1 (कोलिमेशन डिस्टेंस) = 81mm, F2 (फोकस डिस्टेंस) = 300mm, ऑप्टिकल लेंस डायमीटर 1 इंच, स्पॉट साइज लगभग Ø3.5mm है, जिसमें कोलिमेटिंग लेंस, फोकसिंग लेंस, टर्निंग जैसे कंपोनेंट्स शामिल हैं। लेंस, सुरक्षात्मक लेंस, आदि, द्वि-दिशात्मक साइड-शाफ्ट पाउडर फीडिंग, को 125 मिमी के न्यूनतम आंतरिक व्यास, 600 मिमी की गहराई तक वेल्ड किया जा सकता है, और 3kW (1h) की अधिकतम शक्ति का सामना कर सकता है।

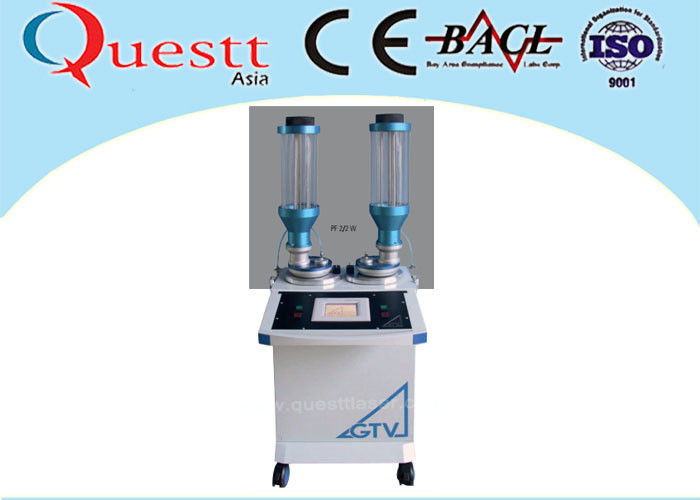

पाउडर फीडर मशीन
लेजर क्लैडिंग और मरम्मत वेल्डिंग अनुप्रयोगों के लिए पाउडर फीडिंग यूनिट।
विशेष प्लेट कन्वेयर सिस्टम सटीक और दोहराने योग्य पाउडर फीडिंग दरों की गारंटी देता है।
2 पाउडर जार (प्रत्येक लगभग 1.5 लीटर) स्टिरर के साथ (चालू/बंद)
वाहक गैस प्रवाह का बड़ा माप (Ar/N2)।
सहितनियंत्रण कक्ष और प्रलेखन।
आयाम: 600 मिमी गुणा 350 मिमी गुणा 1400 मिमी (चौड़ाई x ऊंचाई x गहराई)।वजन: लगभग।165 किग्रा.
पाउडर फीडिंग यूनिट के निर्माता द्वारा प्रशिक्षण और स्टार्टअप की सिफारिश की गई
सामग्री के रूप में तांबे की धातु से बना, मॉड्यूलर डिजाइन, कॉम्पैक्ट संरचना, लेंस के साथ थ्रेडेड कनेक्शन, एक्स, वाई और जेड दिशाओं में ± 5 मिमी समायोजन, समाक्षीय हवा के पर्दे पर डस्टप्रूफ और एंटी-स्पलैश, Φ6 कूलिंग इंटरफ़ेस और पाउडर पाइप, 4-वे पाउडर इनलेट, समाक्षीय कुंडलाकार पाउडर खिला सिर (पाउडर को समाक्षीय रूप से लेजर बीम के साथ पिघले हुए पूल में खिलाया जाता है, और दरार प्रतिरोध अच्छा होता है)।
20-150μm के पाउडर कणों के लिए Ø1.6-2 मिमी स्पॉट क्लैडिंग के लिए उपयुक्त, पाउडर छिड़काव दर 2 - 100 ग्राम / मिनट (लेजर पावर, गति और मोटाई जैसे प्रक्रिया डेटा के आधार पर), Fe, Ni, Co बेस मिश्र धातु स्प्रे कर सकते हैं ( एक उदाहरण के रूप में Fe-आधारित मिश्र धातु लेते हुए, 8kW लेजर के लिए क्लैडिंग दक्षता 3.5kg / h, 4kW लेजर के लिए 1.8kg / h), समाक्षीय सकारात्मक दबाव गैस संरक्षण, नाइट्रोजन या आर्गन गैस, वायु दाब 0.2-0.4 MPa (निर्भर करता है) मिश्र धातु सामग्री के छींटे की डिग्री)।
