ऑटोमोबाइल सेंसर फिल्म लेजर ट्रिमिंग माइक्रोफाइबर तौलिया
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xआवेदन पत्र | लेजर ट्रिमिंग | लहर की लंबाई | 1064एनएम |
---|---|---|---|
लेजर शक्ति | 3-20w | लेजर प्रकार | एंड-पंप |
गारंटी | 1 वर्ष और स्थायी सेवा | सेवा | विदेशी सेवा |
हाई लाइट | पीपी गैर बुना मुखौटा बनाने की मशीन,फ्लैट गैर बुना मुखौटा बनाने की मशीन,3 परत चेहरे का मुखौटा निर्माण मशीन |

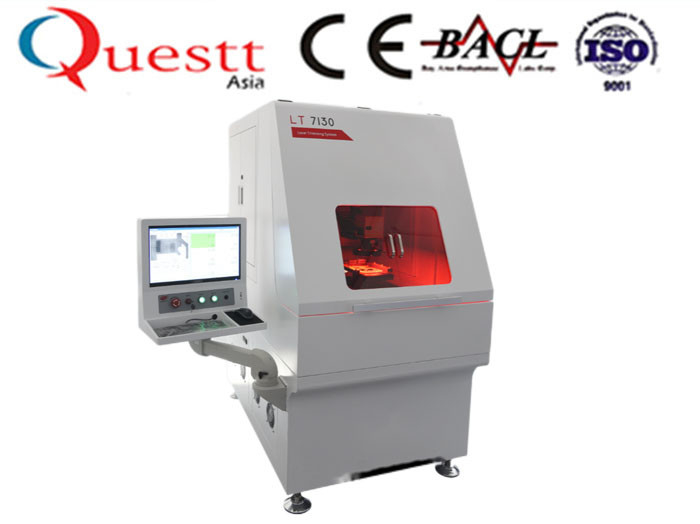

ऑटोमोबाइल सेंसर फिल्म लेजर ट्रिमिंग माइक्रोफाइबर तौलिया
परिचय
लेजर प्रतिरोध ट्रिमिंग मशीन विशेष रूप से मोटी फिल्म सर्किट और पतली फिल्म सर्किट उद्योग के लिए विकसित और उत्पादित की जाती है।स्रोत ट्रिमिंग (प्रतिरोध समायोजन) और सक्रिय ट्रिमिंग (सर्किट फ़ंक्शन समायोजन) का उपयोग मुख्य रूप से पतली-फिल्म, मोटी-फिल्म, हाइब्रिड एकीकृत सर्किट और विभिन्न इलेक्ट्रॉनिक मॉड्यूल के उच्च-सटीक ट्रिमिंग के लिए किया जाता है, जिसमें निम्नलिखित उद्योग शामिल हैं:
हमारी कंपनी द्वारा उत्पादित लेजर प्रतिरोध ट्रिमिंग मशीनों को स्वतंत्र रूप से कोर माप नियंत्रण प्रणाली, सॉफ्टवेयर सिस्टम, आदि से विकसित किया गया है, और सभी स्वतंत्र बौद्धिक संपदा अधिकार हैं, जो ग्राहकों को व्यापक लेजर प्रतिरोध ट्रिमिंग एप्लिकेशन समाधान प्रदान कर सकते हैं।
उपकरण मॉडल और प्रदर्शन
LT7 श्रृंखला लेजर प्रतिरोध ट्रिमिंग मशीन एक उच्च अंत विन्यास प्रकार लेजर प्रतिरोध ट्रिमिंग करने वाली मशीन है
LT7 श्रृंखला के उत्पाद लेजर प्रतिरोध ट्रिमिंग के लिए उन्नत विशेष लेजर को अपनाते हैं।
प्रतिरोध समायोजन की उच्च परिशुद्धता
तेजी से प्रतिरोध समायोजन
मजबूत कार्य
उच्च विश्वसनीयता और स्थिरता
कम परिचालन और रखरखाव लागत
उच्च दक्षता, कम ऊर्जा खपत और लागत बचत
लेजर इलेक्ट्रो-ऑप्टिकल रूपांतरण दक्षता 25% तक पहुंच जाती है, और औसत दैनिक बिजली की खपत 10 डिग्री से कम है, जो कि पारंपरिक फ्लैश लैंप पंप सॉलिड-स्टेट लेजर का 1/10 है।लंबे समय तक उपयोग उपयोगकर्ताओं को बहुत अधिक ऊर्जा व्यय बचा सकता है, कार्बन उत्सर्जन को कम कर सकता है, लंबी सेवा जीवन, उच्च प्रदर्शन स्थिर और रखरखाव मुक्त, डाउनटाइम को कम कर सकता है।
लेजर ट्रिमर समाधान
लेज़र रेसिस्टेंस ट्रिमिंग का सिद्धांत मोटे और पतले फिल्म रेसिस्टर्स को हिट करने के लिए बहुत महीन लेज़र बीम का उपयोग करना है, और रेसिस्टर बॉडी को वाष्पीकृत करके मोटे और पतले फिल्म सर्किट को काटने का एहसास है।लेजर बीम मोटे और पतले फिल्म प्रतिरोधों को कंप्यूटर द्वारा पूर्व निर्धारित कार्यक्रम के अनुसार काटता है, और मोटे और पतले फिल्म प्रतिरोधों के ज्यामितीय आकार को बदलकर प्रतिरोधों के प्रतिरोध मूल्य को बदलता है।जैसे-जैसे लेजर कटिंग प्रक्रिया आगे बढ़ती है, वास्तविक समय माप सर्किट वास्तविक समय में मोटी और पतली फिल्म प्रतिरोधों के प्रतिरोध मूल्यों में परिवर्तन की निगरानी करता है, और मोटी और पतली फिल्म प्रतिरोधों के प्रतिरोध मूल्य लगातार लक्ष्य प्रतिरोध मूल्य के करीब पहुंच रहे हैं।यही है, लेजर प्रतिरोध ट्रिमिंग प्रक्रिया का एहसास होता है।
जब इलेक्ट्रॉनिक मॉड्यूल में मोटी फिल्म रोकनेवाला का उपयोग किया जाता है, तो इलेक्ट्रॉनिक मॉड्यूल के फ़ंक्शन संशोधन को प्रतिरोध परिवर्तन को समायोजित करके महसूस किया जा सकता है ताकि इलेक्ट्रॉनिक मॉड्यूल का आउटपुट सिग्नल भी बदल जाए।
लेजर प्रतिरोध ट्रिमिंग प्रवाहकीय पार-अनुभागीय क्षेत्र और प्रतिरोधी शरीर की प्रवाहकीय लंबाई को बदलता है, और आवश्यक सटीकता सीमा के लिए लक्ष्य प्रतिरोध मूल्य के नीचे प्रतिरोधी शरीर को ट्रिम कर सकता है।
एकल उपकरण का मुख्य विन्यास
सीरीयल नम्बर । | भाग का नाम | ब्रांड निर्दिष्टीकरण |
1 | एंड-पंप फाइबर-युग्मित सॉलिड-स्टेट लेजर | 5W@10K |
2 | ऑप्टिकल सिस्टम | रोनास्मिथ: |
3 | कस्टम इमेजिंग लेंस | रोनास्मिथ: |
4 | छवि पहचान प्रणाली | बेल्जियम: यूरोसिस |
5 | स्कैनिंग मिरर | स्कैनलैब-¢10mm |
6 | स्टेप-एंड-रिपीट सिस्टम | HIWIN रैखिक मोटर 300 * 300 |
7 | बिजली की आपूर्ति | मेरा मतलब है कि यह ठीक है |
8 | सीसीडी समाक्षीय निगरानी | वुहान क्वेस्ट |
9 | मापन नियंत्रण प्रणाली | वुहान क्वेस्ट |
10 | समर्पित सॉफ्टवेयर सिस्टम | वुहान क्वेस्ट |
1 1 | औद्योगिक नियंत्रण कंप्यूटर | ADLINK |
12 | कार्य मंच | सूक्ष्म प्रसंस्करण के लिए ग्रेनाइट |
13 | धूल शोधन उपकरण | शंघाई |
14 | नकारात्मक दबाव सोखना प्रणाली | एसएमसी |
15 | प्रोब सोल्डरिंग स्टेशन | वुहान क्वेस्ट |
तकनीकी मापदंड
1.लेजर प्रणाली
- एल लेजर तरंगदैर्ध्य: 1064 एनएम
- औसत लेजर शक्ति: 6W@10KHZ (TEM00)
- एल विशिष्ट स्थान आकार: 30-40μm
- एलफोकस मोड: कंप्यूटर प्रोग्राम नियंत्रण
2.लेजर बीम पोजीशनिंग सिस्टम
- एल लेजर स्कैनिंग रेंज: 60 मिमी एक्स 60 मिमी
- एल स्थिति सटीकता दोहराएं: 2.5μm
- एल लेजर बीम गति संकल्प: 1μm
- एलअधिकतम स्कैनिंग गति: 7000mm/s
- एल पोजिशनिंग मेथड: प्रोग्रामेबल पोजिशनिंग या इमेज रिकग्निशन ऑटोमैटिक पोजिशनिंग
3. छवि निगरानी प्रणाली
- एलनिगरानी विधि: लेजर समाक्षीय निगरानी
- एलस्वामित्व प्रौद्योगिकी: अक्रोमेटिक प्रौद्योगिकी, लेजर और इमेजिंग प्रारूप के भीतर ओवरलैप
- एल निगरानी क्षेत्र: 4-6 मिमी (विकर्ण)
- एलप्रकाश स्रोत: एलईडी प्रकाश व्यवस्था
4. मापन प्रणाली
- एल प्रतिरोध माप विधि: वोल्टेज मापने के लिए वर्तमान जोड़ें
चार-तार प्रणाली, दो-तार प्रणाली कंप्यूटर प्रोग्राम नियंत्रण
- एल प्रतिरोध माप मोड: तीन-गति मोड सेटिंग, प्रोग्राम करने योग्य नियंत्रण
- एल प्रतिरोध माप सीमा: 0.1Ω-100MΩ (16 बिट संकल्प)
- एल प्रतिरोध माप सटीकता:
0.1Ω< आरएक्स <100Ω ± 0.02% + 0.5% / आरएक्स
100Ω<आरएक्स <100KΩ ±0.02%
100KΩ<आरएक्स <100MΩ ±0.02% + 0.05% *Rx
- एल प्रतिरोध माप गति: 25μs
- एलडीसी वोल्टेज संकल्प: 0.16μV (10 एमवी पूर्ण पैमाने की स्थिति के तहत)
- एलप्रोब बोर्ड: 48पिन, ईएसआई आयातित उपकरणों के साथ संगत कोई भी परिभाषा
- एलजांच बोर्ड आंदोलन: कंप्यूटर प्रोग्राम नियंत्रण
- एल वोल्टेज माप सीमा: ± 100 एमवी ~ ± 10 वी 16 बिट संकल्प (अन्य श्रेणियां वैकल्पिक हैं)
5. कंप्यूटर और सॉफ्टवेयर सिस्टम
- एलसॉफ्टवेयर प्रोग्राम करने योग्य, लचीले ढंग से स्वचालित संचालन का एहसास कर सकता है, प्रतिरोध समायोजन और सर्किट फ़ंक्शन समायोजन को पूरा कर सकता है
- एलडेटाबेस फ़ंक्शन, सभी प्रतिरोध समायोजन डेटा को भंडारण के लिए डेटाबेस में लिखा जा सकता है, अच्छी ट्रेसिबिलिटी के साथ
- एल प्रतिरोध को मैनुअल सिंगल-चिप नियंत्रण द्वारा नियंत्रित किया जा सकता है, और इसे निरंतर मैट्रिक्स (निरंतर चिप प्रसंस्करण) द्वारा स्वचालित रूप से समायोजित किया जा सकता है।
- एल लेजर डॉट प्रतिरोध समायोजन विधि सेट करके सटीक प्रतिरोध समायोजन किया जा सकता है
- एल प्रारंभिक प्रतिरोध मूल्य के अंतर के अनुसार, प्रतिरोध समायोजन करने के लिए विभिन्न प्रतिरोध समायोजन मापदंडों का चयन किया जा सकता है
6. स्टेप-एंड-रिपीट मैकेनिकल मोशन सिस्टम
- एलमूवमेंट मोड: रैखिक मोटर गति प्रणाली
- एलमोशन रेंज: 300 मिमी * 300 मिमी
- एल अधिकतम सिरेमिक सब्सट्रेट आकार: 150 मिमी * 150 मिमी
- एल गति संकल्प: 1μm
- एल सटीकता दोहराएं: ± 1μm
- एल स्थिति सटीकता: ± 10μm
- एल अधिकतम गति: 1000 मिमी / एस (कोई भार नहीं)
- एलगति त्वरण: 1.5G
7. अन्य तकनीकी संकेतक
- एलकूलिंग विधि: एयर कूलिंग
- बिजली की आपूर्ति वोल्टेज: 220V एसी हवा का दबाव: <0.4MPa पूरी मशीन की बिजली की खपत: 2500W
