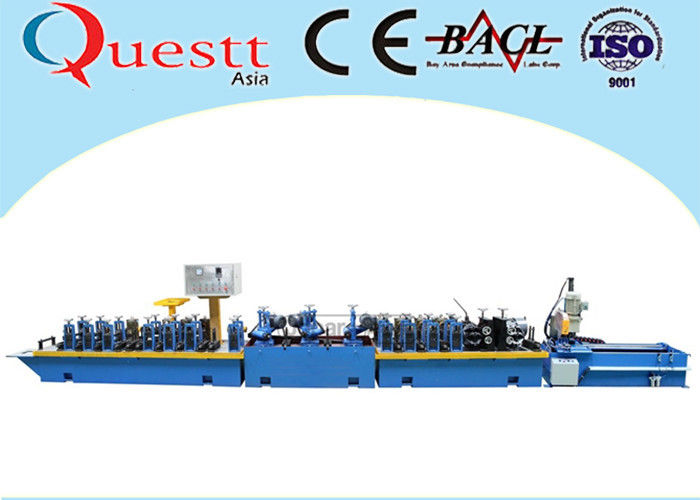

पीएलसी नियंत्रण प्रणाली के साथ 1 किलोवाट फाइबर लेजर ट्यूब बनाने की मशीन पाइप मोल्ड स्थिरता

झुकने के बाद 1KW फाइबर लेजर वेल्डिंग के साथ पाइप बनाने की प्रणाली

प्रणाली से मिलकर बनता है

1. पाइप बनाने की मशीन

2. 1KW फाइबर वेल्डिंग मशीन

3. पाइप मोल्ड स्थिरता

विनिर्देश

5. पाइप रेंजΦ9～Φ50.8mm, मोटाईδ0.2-1.0mm

6. पाइप चलती गति सीमा: ≤12M / मिनट

7. ड्राइव मोटर (सीमेंस मोटर, फ्रीक्वेंसी कंट्रोल) 7.5kw।वोल्टेज: 3 चरण 400V 50 हर्ट्ज

विन्यास

ए पाइप बनाने की मशीन

1. पाइप बनाने की मशीन में डबल कॉइल लोडिंग फ्रेम, कॉइलर का व्यास Ф350-Ф550mm, लोडिंग क्षमता 1.5T है।

2. गठन चरण:

(1) फीडिंग गाइड 2 सेट: फीडिंग डिवाइस और फीडिंग के लिए तीन रोलर लेवलिंग डिवाइस द्वारा।एक सेट

(2) कार्यक्षेत्र धारक, 7 सेट।मुख्य धुरा 40Cr का उपयोग करता है, और तड़के के साथ, उच्च आवृत्ति शमन, सटीक पीस, जंग की रोकथाम।धारक HT200 सामग्री का उपयोग कर रहे हैं।

(3) पाइप बनाने की मशीन ऊर्ध्वाधर धुरों का व्यासφ 40 मिमी, क्षैतिज धुरों का व्यासφ 25 मिमी, सीधी धुरी φ30।

(4) क्षैतिज प्रकार धारक, 8 सेट।मुख्य धुरा 40Cr का उपयोग करता है, और तड़के, उच्च आवृत्ति शमन, सटीक पीस, जंग की रोकथाम के साथ।धारक HT200 मटेरि (4) सर्पिल गियर बॉक्स ड्राइव सिस्टम, 1 सेट का उपयोग कर रहे हैं;

(5) मूल, 1 सेट

(6) 212 यूनिवर्सल ड्राइव शाफ्ट कारों के लिए कनेक्टिंग।

बी 1 किलोवाट फाइबर लेजर वेल्डिंग सिस्टम 1 सेट:

1. रेकस चीन से 1 किलोवाट फाइबर लेजर सिस्टम

2. विशेष फाइबर लेजर शीतलन प्रणाली

3. LaserMeck US से लेजर वेल्डिंग हेड

4. लेजर वेल्डिंग गैस सुरक्षा प्रणाली

5. विशेष वेल्डिंग नियंत्रक और उद्योग कंप्यूटर

6. पीएलसी नियंत्रण प्रणाली

7. लेजर वेल्डिंग हेड ऊपर और नीचे वर्कटेबल

8. विशेष नियंत्रण कैबिनेट

सी पीसने के उपकरण

(1) पीस सिर, 3 सेट;मोटर शक्ति 3kw

(2) क्षैतिज धारक, 2 सेट

(3) बेसिक, 1 सेट।

डी. आकार देने और सीधा करने की मशीन

(1) कार्यक्षेत्र धारक, 4 सेट;(2) क्षैतिज प्रकार के धारक, 4 सेट;

(3) सीधा सिर, 2 सेट; (4) सर्पिल गियर बॉक्स ड्राइव सिस्टम, 1 सेट;

(5) मुख्य रूप से मोटर

ई. स्वचालित काटने प्रणाली

(1) धातु ने सर्कल काटने वाले ब्लेड को देखा।

एफ। समाप्त फ्रेम, 1 सेट।

जी विद्युत नियंत्रण प्रणाली

(1) पाइप मशीन के लिए विद्युत नियंत्रण प्रणाली, 1 सेट;(2) स्टॉप बटन;

(3) आवृत्ति परिवर्तित नियंत्रण प्रणाली के साथ

मशीनों के लिए एच. रैंक

वी: क्षैतिज एच: लंबवत क्यू: पीसने वाले सिर TH1, TH2: सीधे फ्रेम:

मशीन overvice
